キャピラリー・フロー・ポロメトリー（CFP）-ガス・リキッド・ポロメトリー（GLP）としても知られる-は、シートや膜の貫通孔のサイズと相対的な存在量を測定するための、高速で信頼性の高い方法です。この圧力ベースの技術は、モデルフィッティングや画像処理を必要とせず、かなりの試験領域にわたって平均化しながら、孔の最小径を測定します。測定は迅速で、サンプルの前処理は30秒以内で済み、水銀を使用しません。
流れが発生する最低圧力。
ウェットカーブとドライカーブの交点を2で割ったもの。
ウェットカーブとドライカーブの交点。
微分孔径と累積孔径の連続分布 累積孔径の連続分布から 膜の孔の全体構造を明らかにする。
SmartFlowシステムは、ポロシメトリーの精密制御を圧力ランプまたはステップモードのいずれかで行います。どちらのモードでも測定を実行できるオプションにより、ルーチンの適格性評価から詳細な特性評価まで、正しい測定が可能になります。
圧力を一定の速度で増加させることにより、測定時間が短縮され、再現性の高い測定が可能になり、圧力の間隔が狭いデータポイントが得られます。
日常的な操作で、高分解能で再現性の高いデータを短時間で得ることができる。
平衡化のために各圧力で休止することで、孔の長さや屈曲度に関係なく、次の圧力に移る前に、所定の直径のすべての孔が完全に空になる。
特に複雑な孔や厚いシートでは、最高の分解能と絶対的な孔径精度が得られます。
高分解能、低ノイズの圧力-流体曲線は、カーブフィッティングや後処理なしで、物理的な細孔構造を反映する非常に詳細な細孔径分布を可能にします。
AccuPoreは、最も正確な圧力制御、最高の感度、最小の信号ノイズを保証する先進の流量制御システム、SmartFlowを搭載しています。 最も正確な圧力制御、最も高い感度、最も低い信号ノイズを保証。高分解能24ビット電子回路は20Hzで動作し、最適な信号品質とシステム応答を実現します。8つの相補的なトランスデューサーとコントローラーにより、SmartFlowは、開孔のような急速に変化する条件下でも、最も応答性が高く安定した性能を発揮します。
フレキシブルで使いやすい
サンプルチャンバー
直感的なBreezeインターフェース
便利なUSB
高速制御、収集、データ処理
MICネット
自動切り替え式ガス供給
SmartFlowはまた、比類のない精度と再現性を提供する独自の流量制御方法により、真の気泡点の直接測定も可能にします。従来の圧力ランプからの気泡点推定は感度が低く、最大孔径を過小評価する可能性があります。SmartFlowは、通常±1%よりはるかに優れた正確な気泡点測定を保証します。
| 第一バブルポイントサイズ(µm) | ||||
|---|---|---|---|---|
| 測定 | トラックエッチング 膜A |
トラックエッチング メンブレンB |
トラックエッチング メンブレンC |
トラックエッチング メンブレンD |
| 1 | 1.153 | 0.309 | 0.092 | 0.055 |
| 2 | 1.151 | 0.309 | 0.092 | 0.055 |
| 3 | 1.170 | 0.308 | 0.092 | 0.054 |
| 4 | 1.164 | 0.309 | 0.091 | 0.054 |
| 5 | 1.162 | 0.308 | 0.092 | 0.054 |
| 6 | 1.180 | 0.309 | 0.091 | 0.054 |
| 7 | 1.166 | 0.309 | 0.091 | 0.054 |
| 8 | 1.178 | 0.310 | 0.091 | 0.054 |
| 9 | 1.175 | 0.308 | 0.090 | 0.054 |
| 10 | 1.165 | 0.309 | 0.090 | 0.054 |
| 平均 | 1.166 | 0.309 | 0.091 | 0.054 |
| 相対標準偏差 | 0.83% | 0.22% | 0.72% | 0.54% |

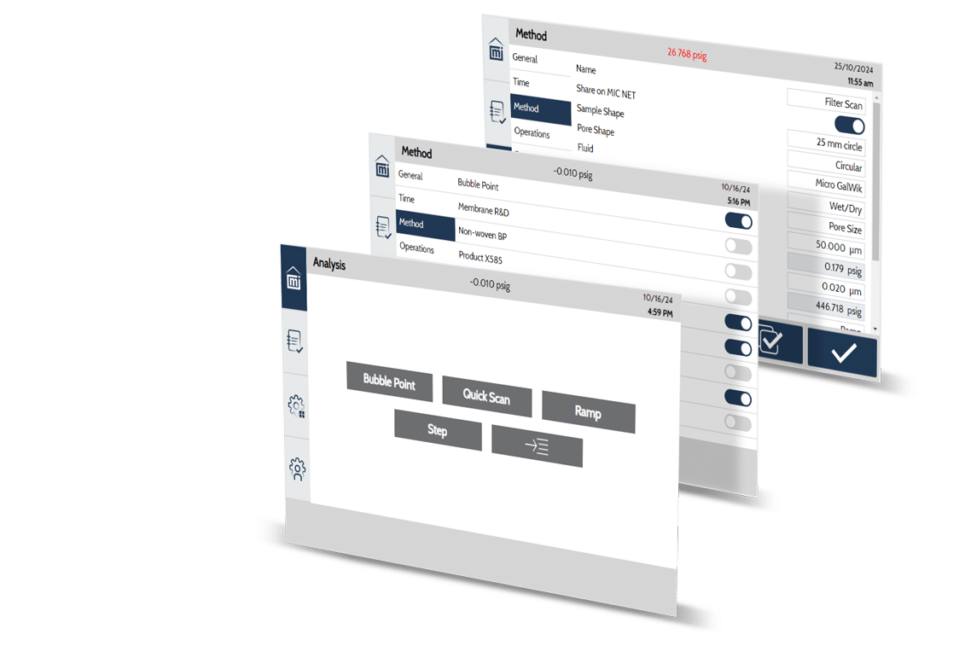

直感的なBreezeタッチインターフェースにより、必要なものすべてを指先で操作できます。指先のタッチ操作で、測定の実行、過去の結果の確認、印刷またはLIMSへのレポート送信（PDF、テキスト、Excel）が可能です。ベンチからPCをなくすことで、ラボのスペースを節約できます。
お近くのPCやオフィスで作業したいですか？それも可能です！測定を実行したり、複数の機器の状態を見たり、結果を確認したり...どこでもできます。
MicroActiveソフトウェアは、データ処理を合理化し、統計的工程管理図や結果のオーバーレイを含む詳細なプロット、分析、レポートを提供します。気液CFPは、水銀圧入ポロシメトリー（MIP）を直接補完するもので、細孔構造に関する豊富な情報を提供します。AccuPore CFPとAutoPore MIPの結果を簡単にコプロットして、材料の細孔特性を完全に記述できるのはMicroActiveだけです。
AccuPore CFPの柔軟な設計により、サンプル径の切り替えが簡単です：13 mm、25 mm、47 mmのサンプルをすべて同じサンプルチャンバー内で移動できます。選択可能なサンプルサポートにより、薄い膜や弱い膜でも、最高圧力まで信頼性の高い測定が可能です。
マイクロメリティクスの湿潤液は、新材料の特性評価における分析上の課題に対応し、従来の分析法の要件をサポートします。ガルウィックは、表面エネルギーと蒸気圧が低く、細孔を完全に満たし、分析中に蒸発しにくいため、しばしば好まれています。Porewikは、レガシーメソッドとの互換性や特定の要求の厳しいアプリケーションにも対応可能です。
AccuPoreは、EMCコンプライアンスとオペレーターの安全性に関して最高水準で設計およびテストされているため、安心して設置および操作することができます。
ベント式圧力キャップ・シール
リアルタイム圧力インジケーター
CBスキーム
UL/CSA 61010-1, -2-081
過去の結果を探したり、メソッドの設定が古くなっていることを心配する必要はありません。MIC Netは、機器間で結果とメソッドを共有・保存する機器間ネットワークです。
そのため、孔径の分布が広いのが特徴である。
| テクニック | キャピラリーフローポロメトリー |
| 測定方法 | 圧力ランプ |
| 孔径範囲 | 0.013 µm～500 µm*まで |
| 最高圧力 | 500 psi / 35 bar |
| 最大流量 | 200 L/分 |
| 分析ガス供給 | 空気または窒素 |
| 動作モード | バブルポイント（直接測定） |
| 外形寸法 | 幅57cm x 奥行き61cm |
| カーブの解像度 | >1000データポイント/ラン |
| サンプルサイズ | 直径25mm標準 |
提供された仕様は、発行時に入手可能な文書から抜粋したものであり、有効なものである。これらの仕様は予告なく変更されることがあり、一般的な参考資料としてのみ提供されています。
